Choisir une vanne papillon peu adaptées à la nature de votre fluide, c’est prendre le risque d’une défaillance prématurée ou d’une perte d’étanchéité coûteuse. Entre les matériaux utilisés pour la conception du corps ou du siège, la pression admissible et les modes de raccordement, les paramètres à maîtriser sont nombreux. Ce guide vous donne les clés pour sélectionner le bon équipement selon vos contraintes réelles de pression, de température et de fluide.

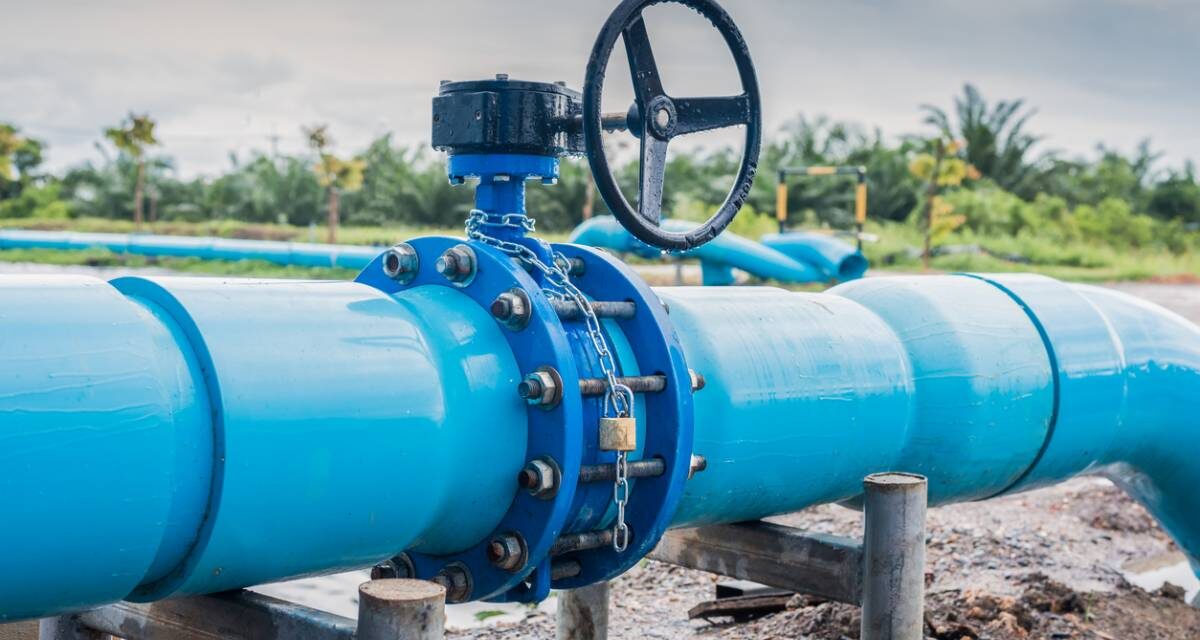

Vanne papillon industrielle simple ou double excentration : comment faire le bon choix ?
La vanne papillon repose sur un principe simple : un disque rotatif positionné au centre de la tuyauterie régule ou interrompt le débit en pivotant sur son axe. Mais derrière cette mécanique apparemment uniforme se cachent deux grandes familles aux comportements très différents.
Dans une vanne à simple excentration, l’axe de rotation du disque passe par le centre du siège. Le disque frotte contre le siège sur toute sa rotation, ce qui génère une usure progressive et limite les applications aux fluides peu agressifs, à basse pression. Ce type convient bien aux réseaux d’eau froide, là où les contraintes mécaniques restent modérées.
La double excentration change radicalement la donne. L’axe est décalé deux fois par rapport au centre du disque et au plan du siège. Le disque se décolle alors du siège dès les premiers degrés d’ouverture, supprimant quasiment tout frottement. L’étanchéité est assurée uniquement en position fermée, ce qui préserve le siège et prolonge la durée de vie de l’équipement. Cette conception s’impose dans les applications industrielles exigeantes : vapeur, fluides corrosifs, températures élevées, cycles d’ouverture fréquents.
Pour les ingénieurs et acheteurs qui souhaitent comparer les modèles disponibles selon ces critères, la sélection complète proposée par GMI Robinetterie par exemple couvre les deux familles avec des configurations adaptées aux systèmes industriels les plus variés.
Pression, température, nature du fluide : les critères décisifs pour votre application
Une fois la conception adéquate identifiée, trois paramètres techniques guident le choix final de vanne papillon.
La pression de service conditionne directement la classe de la vanne et parfois même sa norme de raccordement. Les vannes papillon industrielles à brides sont classifiées selon des pressions nominales (PN) définies par la norme NF EN 1092-1 : les classes les plus courantes en robinetterie industrielle sont PN 6, PN 10, PN 16, PN 25 et PN 40. Chaque classe correspond à une pression maximale de service que votre installation doit respecter pour garantir l’intégrité du réseau.
La température d’utilisation influence directement le choix du siège et du disque. En principe, un siège en EPDM supporte bien les fluides chauds jusqu’à environ 120 °C et convient aux applications eau chaude ou vapeur basse pression. Le PTFE, lui, résiste aux fluides chimiquement agressifs sur une large plage de températures. Pour les applications à haute température, les sièges métalliques s’imposent. Négliger ce paramètre expose le siège à une déformation rapide et à une perte d’étanchéité irrémédiable.
La nature du fluide est souvent le critère le plus discriminant. Un fluide corrosif oriente vers un disque en inox ou en alliage résistant. Un fluide abrasif chargé en particules solides sollicite fortement le siège et le disque : la conception doit intégrer des matériaux renforcés. Pour les applications alimentaires, les matériaux certifiés contact alimentaire (inox 316L, EPDM alimentaire) sont obligatoires. Les fluides gazeux, quant à eux, exigent une étanchéité parfaite car la moindre fuite devient rapidement dangereuse. La vanne à boisseau sphérique reste une alternative pertinente pour les fluides gazeux à haute pression, là où la vanne papillon atteint ses limites.
Raccords et installation : les points clés pour une mise en service fiable
La performance d’une vanne papillon dépend autant de sa conception que de la qualité de son installation dans vos tuyaux.
Trois modes de raccordement coexistent en robinetterie industrielle :
- Le montage wafer (à oreilles de centrage) s’intercale entre deux brides sans filetage propre : compact et économique, il convient aux réseaux où le démontage est rare.
- Le montage lug (à oreilles taraudées) intègre des perçages filetés sur le corps, permettant un démontage d’un côté sans déposer l’ensemble.

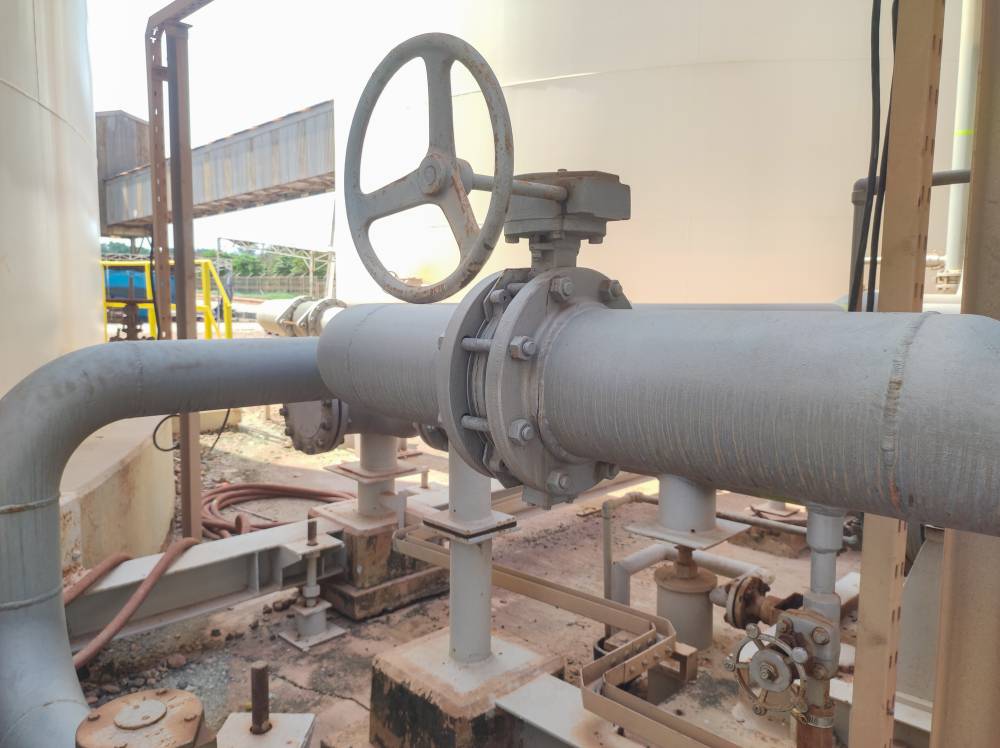

- Le montage bridé offre la connexion la plus robuste, recommandée pour les fortes pressions ou les environnements soumis à des vibrations.
Avant la mise en service, vérifiez l’alignement du disque dans la tuyauterie : un disque mal centré génère des turbulences, accélère l’usure du siège et perturbe la régulation du débit. Contrôlez également la compatibilité des joints avec le fluide transporté, en vous assurant que les matériaux de la membrane ou du siège correspondent bien aux températures et aux pressions nominales de votre application. Un test d’étanchéité sous pression avant la mise en service opérationnelle reste la meilleure garantie contre les mauvaises surprises.
Sélectionner une vanne papillon adaptée à votre application, c’est croiser méthodiquement la famille constructive, les contraintes de pression et de température, la nature du fluide et le mode de raccordement. Chaque paramètre influe sur les autres : un siège mal choisi face à un fluide corrosif annule tous les bénéfices d’une double excentration bien dimensionnée. En abordant votre sélection avec cette grille de lecture, vous sécurisez la durabilité de vos systèmes et réduisez les coûts de maintenance sur le long terme.
Sources :
- NF EN 1092-1 — Brides et leurs assemblages — Brides circulaires pour tuyauteries, robinetterie, raccords et accessoires, désignées PN — Partie 1 : brides en acier – AFNOR / CEN, en vigueur. https://www.boutique.afnor.org/en-gb/standard/nf-en-10921/flanges-and-their-joints-circular-flanges-for-pipes-valves-fittings-and-acc/fa180777/81783
